ТОО «СИНЕТИК» завершило пусконаладочные работы по автоматизированной системе управления энергоснабжением (EPMS) Центра обработки данных  АО «Казахтелеком» города Павлодар.

Назначением системы является обеспечение бесперебойной подачи электропитания в здание ЦОД, а так же предоставление оператору полной информации о состоянии схемы электропитания здания.

Функции выполняемые системой:

• Запуск и останов дизель-генераторных установок при потере напряжения на вводах от городской электросети;
• Автоматическое переключение на резервные линии электропитания при потере напряжения на основных линиях;
•  Предоставление оператору информации о состоянии ключей, выключателей, автоматов схемы электропитания;
•  Предоставление оператору информации об электрических параметрах в различных участках электрической схемы (ток, напряжение, мощность и т.д.);
• Отображение и архивирование всех событий происходящих в системе;
• Отображение и архивирование измеряемых параметров электрической сети.

Описание системы.

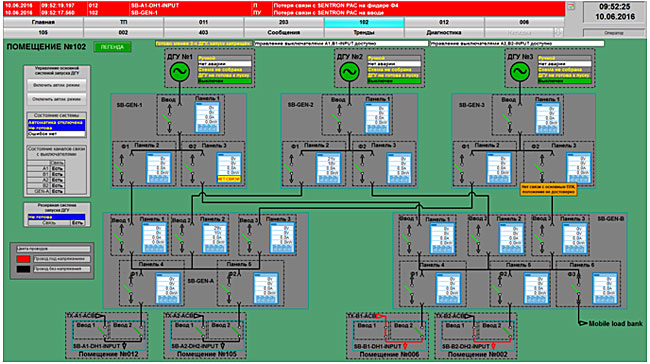

Верхний уровень системы представляет собой резервированный АРМ оператора с двумя мониторами.

Нижний уровень системы построен на базе контроллеров фирмы Siemens S7-1200. Все контроллеры находятся в единой сети Ethernet и обмениваются между собой необходимыми данными.

Полевой уровень системы представлен следующими устройствами:

• Выключатели Siemens Sentron 3WL c коммуникационными модулями Profibus COM15;
• Устройства измерения параметров электрических сетей SENTRON PAC 3200;
• Устройства максимальной токовой защиты с выдержкой времени SIPROTEC 7SJ80.
• Автоматы и выключатели, контроль состояния которых осуществляется с помощью дискретных сигналов.

Структура системы автоматизации.
Данная система автоматизации состоит из нескольких подсистем:

1. Подсистема сбора информации. Контроллеры данной подсистемы собирают информацию о состоянии выключателей, автоматов, производят чтение электрических параметров по протоколу Modbus TCP с устройств SENTRON PAC 3200, а так же с  устройств максимальной токовой защиты SIPROTEC 7SJ80 по протоколу Profinet.
2. Основная подсистема запуска дизель-генераторных установок (ДГУ). Контроллер данной подсистемы управляет ДГУ и реализует автоматический ввод резерва. Управление силовыми выключателями осуществляется по протоколу Profibus. Управление ДГУ осуществляется с помощью дискретных сигналов.
3. Резервная подсистема запуска дизель-генераторных установок. Контроллер данной подсистемы управляет ДГУ и реализует автоматический ввод резерва. Работа данного контроллера выполняется параллельно с контроллером основной системы запуска ДГУ.
