«Техническое перевооружение системы газоочистки печи Калдо драгметального цеха Балхашского медеплавильного завода ТОО «Kazakhmys Smelting (Казахмыс Смэлтинг)»

Заказчик: ТОО «Kazakhmys Smelting»

Автоматизированная система (далее Система) предназначена для дистанционного и автоматического управления оборудованием системы газоочистки печи Калдо.

Система реализует следующие функции:
1. Дистанционное управление технологическим оборудованием газоочистки в ручном, либо автоматическом режиме.
2. Автоматическое регулирование следующих технологических параметров:
2.1. Регулирование разрежения перед скруббером Вентури СВ1;
2.2. Регулирование кислотности в баках 3021 (3022);
2.3. Регулирование уровня воды в баках 3021(3022).
3. Технологические блокировки.
4. Формирование сигнализации и поясняющих сообщений при выходе технологических параметров за технологические, предупредительные и аварийные границы, а также при нештатных режимах работы технологического оборудования. Ведение архива сообщений и архива процессных переменных (графиков).

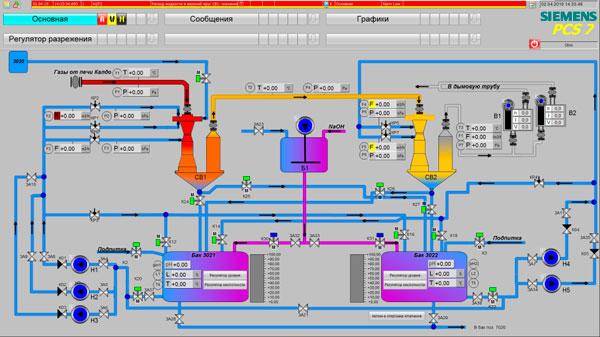

5. Предоставление интерфейса для оператора в виде мнемосхем технологического процесса.

 Описание системы управления
Система управления является комплексом программных и аппаратных средств. Нижний уровень системы спроектирован на базе промышленного контроллера S7-410-5H со станцией ввода-вывода ET200SP, которая осуществляют сбор, обработку технологических параметров и выдает управляющие воздействия на исполнительные механизмы. Станции ввода-вывода ET200SP выполнены с функцией «горячей замены», т.е. позволяют заменять функциональные модули, не отключая контроллер и не прерывая технологический процесс. Связь между контроллером и станциями ввода-вывода ET200SP осуществляется по сети PROFIBUS DP. Связь с частотными преобразователями осуществляется по сети RS-485.
Верхний уровень Системы представляет собой одиночную рабочую станцию оператора (PCS7 OS single station v9.0). Автоматизированное рабочее место (АРМ) машиниста укомплектовано двумя мониторами диагональю 24 дюйма и предоставляет доступ к АСУ ТП системы газоочистки.
Назначение OS single station – сбор процессных переменных (тэгов) с нижнего уровня системы, архивирование и предоставление интерфейса оператору для управления АСУТП системы газоочистки.
Передача данных между контроллером S7-400H и OS-сервером производится по резервированной сети Industrial Ethernet с пропускной способностью до 100 Мбит/с.
