Архивный сервер технологических параметров ТОО "УК ТЭЦ"

Заказчик: ТОО «Усть-Каменогорская ТЭЦ», г. Усть-Каменогорск

Описание объекта автоматизации
Технология получения тепловой и электрической энергии требует выполнения многих сложных производственных процессов: подача, приготовление и сжигание топлива, приготовление и перекачка воды, превращение химической энергии горения топлива в тепловую энергию пара с последующим превращением энергии пара в механическую и электрическую энергию. Для управления и регулирования процессами производства электрической и тепловой энергии на Усть-Каменогорской ТЭЦ широко применяются различные АСУТП. Как правило, каждая крупная технологическая установка на ТЭЦ комплектуется своим индивидуальным комплексом средств АСУТП, включающим в себя приборы КИПиА, контроллерное оборудование со станциями ввода-вывода, серверное оборудование и АРМ оператора. При этом на уровне управления производством появляется задача централизованного сбора информации о работе каждой технологической установки для долгосрочного архивирования параметров и предоставления всех необходимых данных специалистам ТЭЦ для контроля и анализа протекающих процессов.

Назначение системы автоматизации
Автоматизированная система архивного сервера предназначена для сбора и долговременного хранения технологических параметров от объектов автоматизации ТОО «Усть-Каменогорская ТЭЦ».
Основными функциями автоматизированной системы являются:

1. Сбор данных от существующих систем автоматизации о текущем состоянии параметров технологических процессов.
2. Ведение архивов процессных переменных.
3. Обработка данных, вычисления, подготовка данных для формирования отчётной документации.
4. Предоставление информации для удалённых пользователей посредством Web-интерфейса в виде таблиц, мнемосхем, графиков.


Архивный сервер производит сбор данных и архивирование процессных переменных от перечисленных ниже систем АСУ ТП:

1. Проект АСУТП котлов среднего давления (К/а ст. №7, №8, №9, №10).
2. Проект АСУТП котлоагрегата ст. №11.
3. Проект АСУТП котлоагрегата ст. №12.
4. Проект АСУТП котлоагрегата ст. №13.
5. Проект АСУТП котлоагрегата ст. №14.
6. Проект АСУТП котлоагрегата ст. №15.
7. Система акустического мониторинга котлоагрегата ст. №13.
8. Система акустического мониторинга котлоагрегата ст. №14.
9. Проект АСУТП турбин среднего давления (Т/а ст. №4, №6, №7, №8).
10. Проект АСУТП турбоагрегата ст. №9.
11. Проект АСУТП турбоагрегата ст. №10.
12. Проект АСУТП турбоагрегата ст. №11.
13. Проект АСУТП турбоагрегата ст. №12.
14. Система вибродиагностики турбоагрегата ст. №9 (ВиКонт).
15. Система вибродиагностики турбоагрегата ст. №10 (Вибробит).
16. Система вибродиагностики турбоагрегата ст. №11 (ВиКонт).
17. Проект АСУТП оборотной системы технического водоснабжения (Градирня).
18. Проект АСУТП коллекторной.
19. Проект АСУТП береговой насосной станции.
20. Проект АСУТП химцеха.
21. Проект АСУТП питательно-деаэраторной установки (ПДУ).
22. Проект АСУТП НГВС.
23. Проект системы контроля весовых потоков ТТЦ.
24. Проект АСУТП ТТЦ (термоконтроль дробилок, размораживающее устройство).
25. Проект АСУТП контроля параметров собственных нужд.
26. Проект АСУТП багерной насосной станции №3.
27. АСКУЭ.

Архивный сервер подключен к производственной сети Ethernet ТОО «Усть-Каменогорской ТЭЦ» и осуществляет сбор данных от объектов автоматизации посредством технологии OPC. Принимаемые данные архивируются на сервере со следующей периодичностью:

1. Температурные параметры – периодичность 1 раз в 10 секунд.
2. Параметры давлений, уровней, расходов и т.д. – периодичность 1 раз в секунду.
3. Дискретные состояния механизмов – по факту изменения состояния.

Для удалённого подключения к архивному серверу с целью просмотра текущих и архивных данных разработан Web-интерфейс системы. Подключение к Web-серверу производится с компьютеров локальной корпоративной сети УК ТЭЦ через обычный браузер (Google Chrome, Mozilla Firefox и т.д.) посредством протокола https.

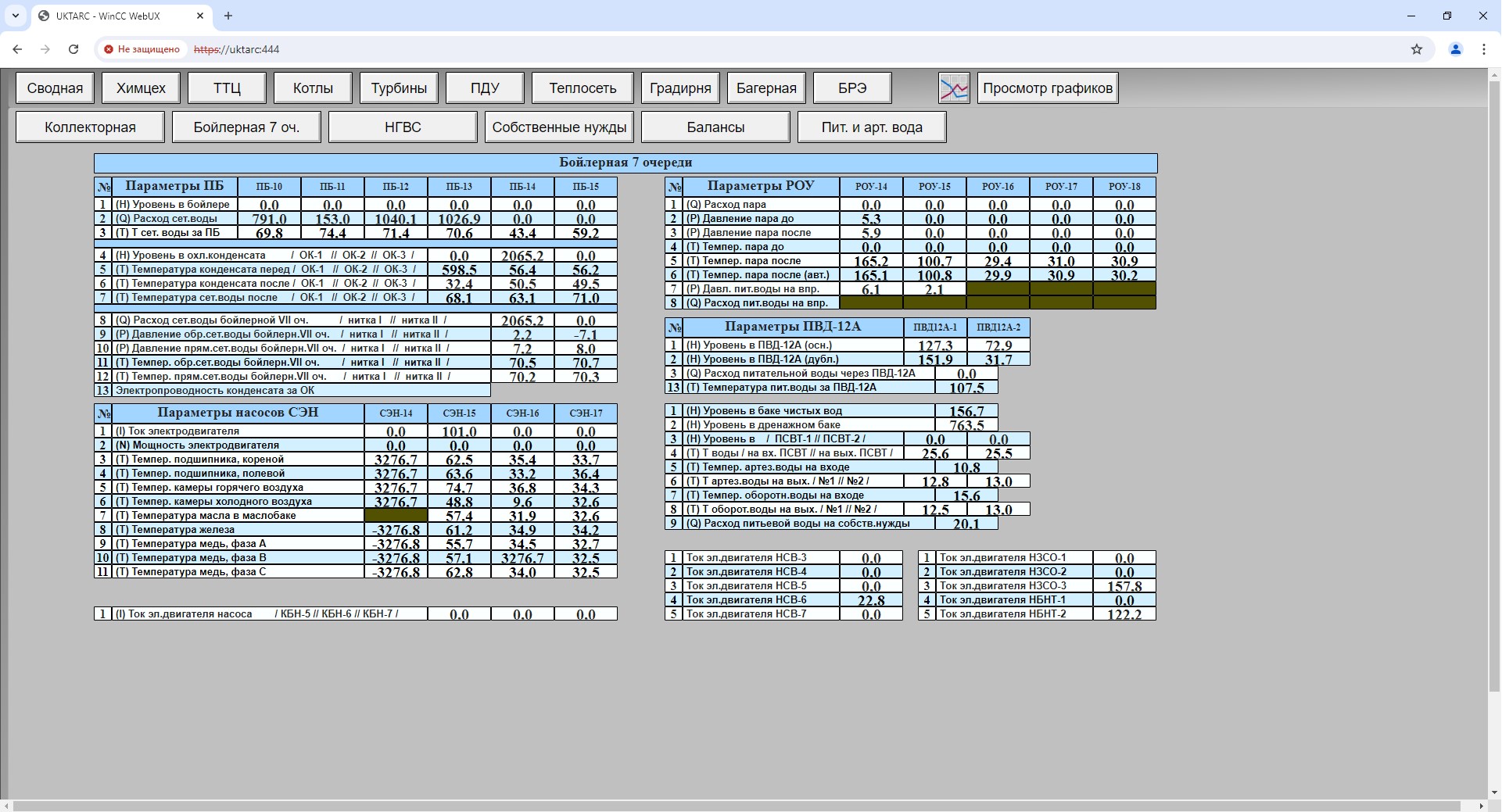

Пример отображения данных в виде таблиц параметров

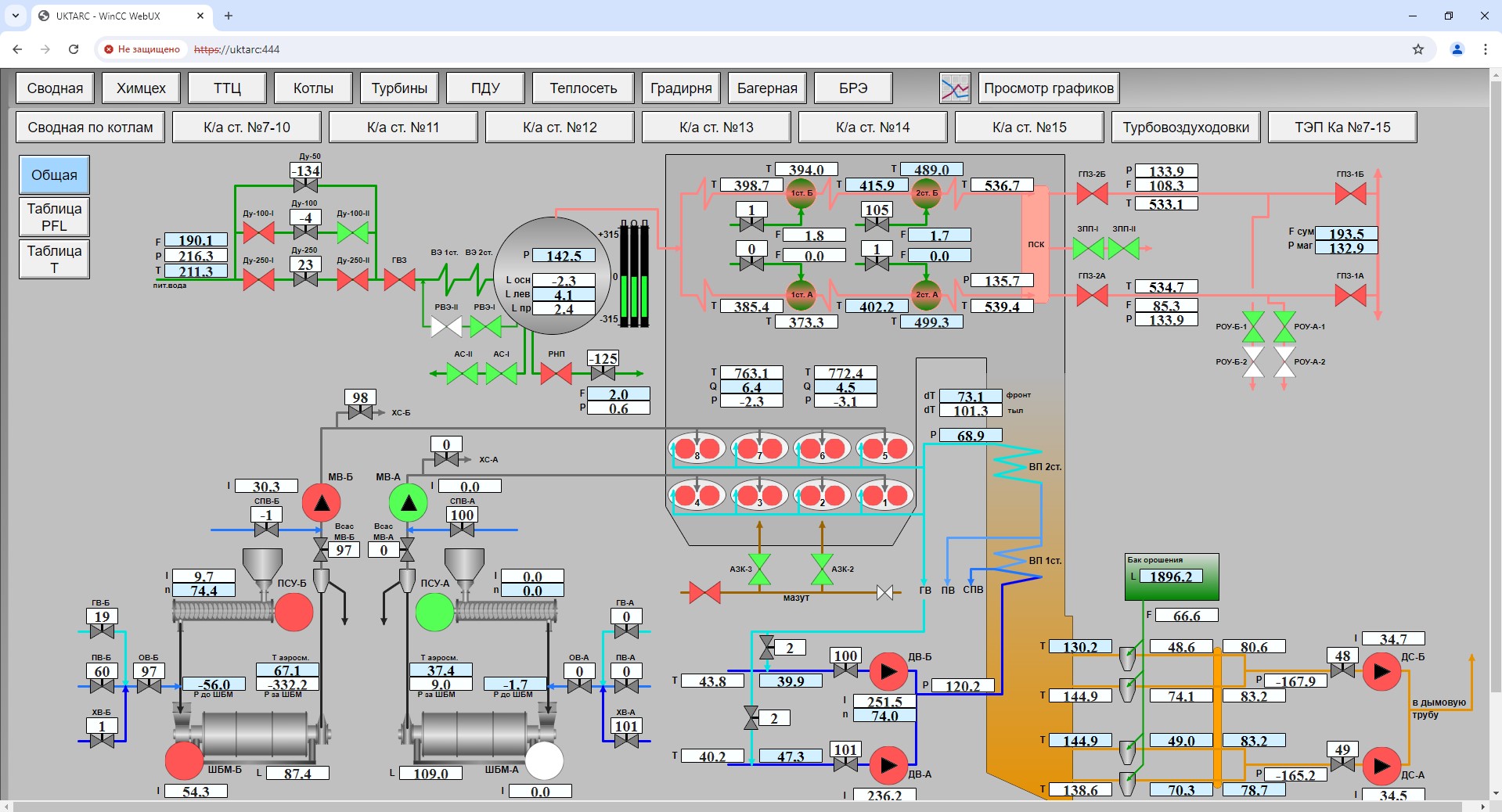

Пример отображения данных в виде мнемосхем (котлоагрегат)

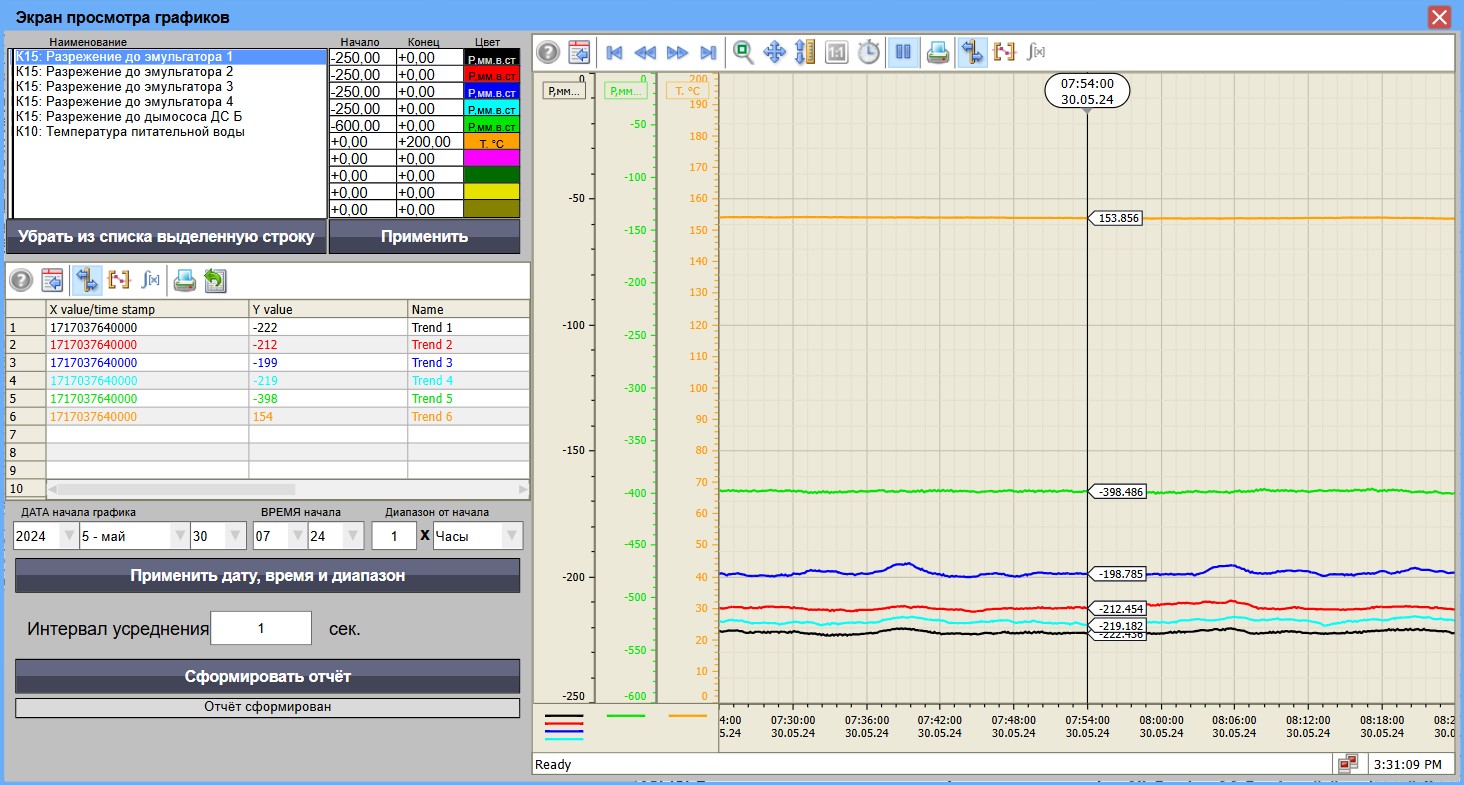

Экран просмотра графиков (добавление параметра на график осуществляется щелчком правой клавиши мыши по пиктограмме параметра в таблице или на мнемосхеме)

Структура системы

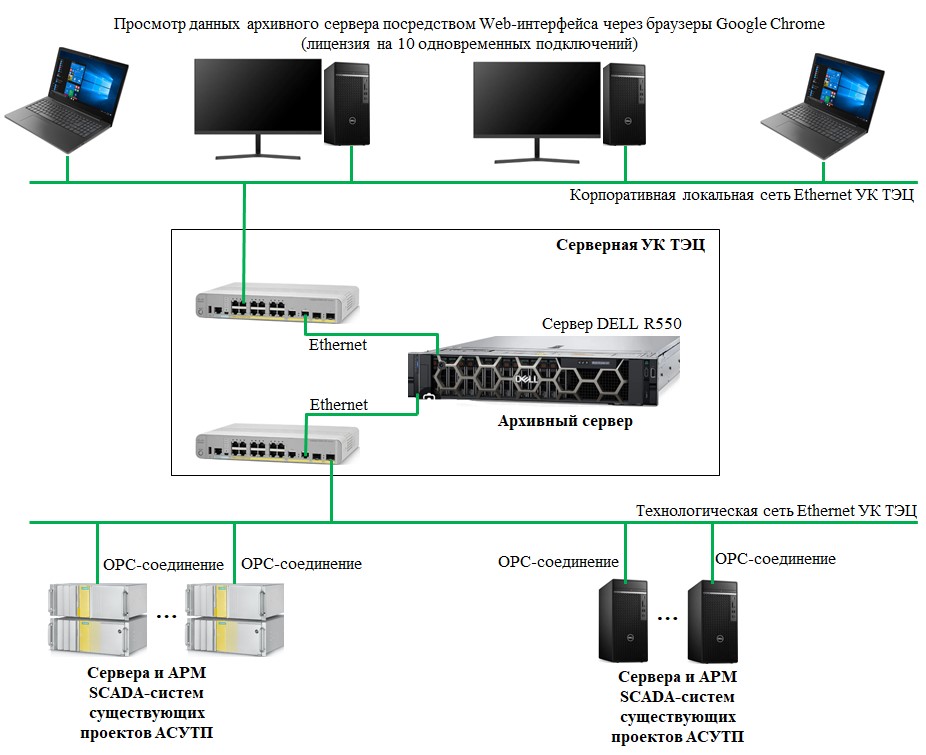

На рисунке представлена структурная схема КТС архивного сервера сбора технологических параметров Усть-Каменогорской ТЭЦ. Главным аппаратным компонентом системы является сервер DELL PowerEdge R550, характеризующийся высокой вычислительной производительностью и ёмкой дисковой системой для хранения архивных данных, выполненной с использованием технологии RAID.
Программное обеспечение архивного сервера разработано на базе SCADA-системы Siemens SIMATIC WinCC v8.0 (RC лицензия на 65535 тэгов). Предусмотрена лицензия увеличения количества архивных тэгов до 15000, а также программный пакет  Web-сервера SIMATIC WebUx, позволяющий через Web-интерфейс обеспечить доступ к серверу для одновременного подключения до 10 пользователей.
В качестве рабочего места может выступать любой персональный компьютер, подключенный к корпоративной сети Ethernet ТОО «Усть-Каменогорская ТЭЦ». На компьютере должен быть установлен какой-либо из современных браузеров, например Google Chrome либо Mozilla Firefox, Microsoft Edge.

Структурная схема КТС

Сроки реализации проекта:
Разработка ПО: апрель – июнь 2024 года.
Поставка серверного оборудования и лицензионного ПО: июнь 2024 года.
Пусконаладочные работы: июнь 2024 – август 2024 года.
Ввод в эксплуатацию: август 2024 года.
