Регулятор питания котлоагрегата ст. №2

Заказчик: АО «Риддер ТЭЦ», г. Риддер

Назначение системы автоматизации

Основным назначением системы управления является поддержание в автоматическом режиме уровня воды в барабане котлоагрегата. Внедрённая система разработана взамен существовавшей, морально устаревшей, системы управления.

Основными функциями, выполняемыми системой являются:

• дистанционное управление оборудованием в ручном либо автоматическом режиме работы;
• поддержание уровня воды в барабане котлоагрегата в автоматическом режиме;
• предоставление интерфейса оператору в виде технологической мнемосхемы, а также в виде графиков переменных процесса;
• предоставление интерфейса инженеру для наладки контура автоматического регулирования.

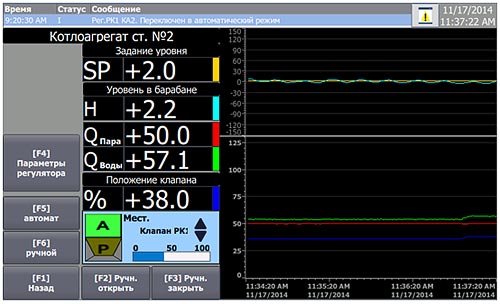

Мнемосхема регулятора питания котлоагрегата ст. №2

Регулятор уровня построен по трёхимпульсной схеме. В трёхимпульсном регуляторе поддерживается постоянное соотношение между расходом пара и количеством  поступающей в котёл воды. Импульсами для работы регулятора являются изменения расхода пара и питательной воды, а также изменение уровня воды в барабане котла.

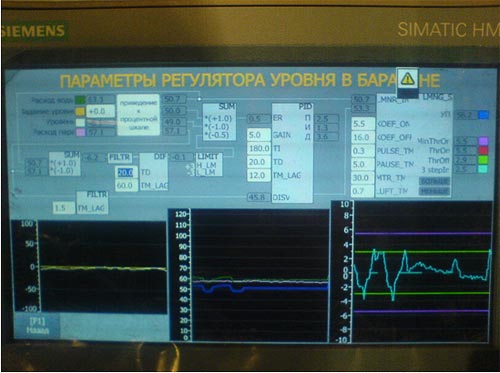

Мнемосхема настройки контура регулирования

Структура системы
Нижний уровень системы спроектирован на базе контроллера S7-315-2PN/DP с модулями ввода-вывода дискретных и аналоговых сигналов, которые осуществляют сбор, обработку технологических параметров и выдают управляющие воздействия на исполнительные механизмы.
Верхний уровень системы представляет собой панель оператора KTP900 серии Basic. Назначение панели оператора KTP900 – сбор процессных переменных (тэгов) с нижнего уровня системы, предоставление этих переменных в виде мнемосхем и графиков машинисту для управления котлоагрегатом.
Передача данных между контроллерами S7-300 и панелью оператора производится через соединение по сети Ethernet с пропускной способностью до 100 Мбит/с.

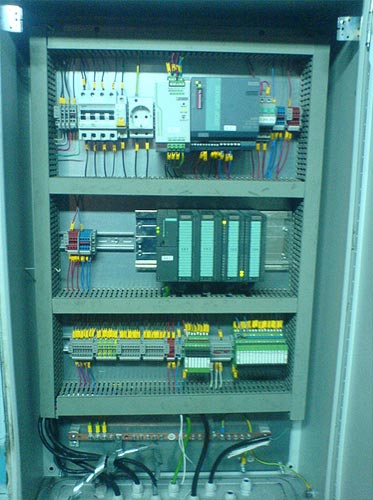

Шкаф управления регулятора питания с контроллером S7-300

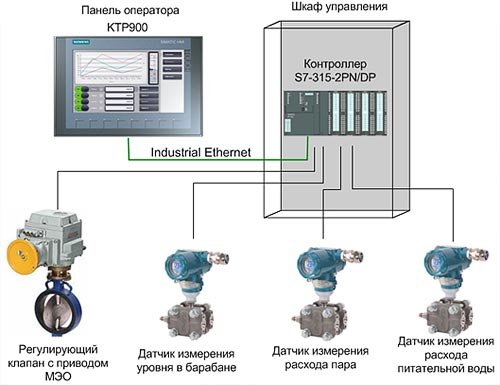

Структурная схема КТС

Сроки реализации проекта:
Разработка ПКД и ПО: август – октябрь 2014.
Поставка шкафов управления, контроллерного оборудования: октябрь 2014 года.
Монтажные работы: ноябрь 2014 года
Пусконаладочные работы: ноябрь 2014 года.
Наладка систем авторегулирования и комплексные испытания: ноябрь 2014 года.
Ввод в опытную эксплуатацию: 12 ноября 2014 года.
