«Модернизация котлоагрегата ст.№15 для снижения оксидов азота – Реконструкция АСУ ТП котлоагрегата ст.№15 ТОО «Усть-Каменогорская ТЭЦ»

Заказчик: ТОО «Арыстан» Building Company»
Объектом модернизации является котлоагрегат (далее по тексту КА) Таганрогского котельного завода «Красный котельщик» Е-500-13,8-560 КТ, модели  ТПЕ-430 «А» ст. № 15. КА вертикально-водотрубный с естественной циркуляцией, однобарабанный, крупноблочной конструкции, выполнен по П-образной компоновке.
Целью разработки АСУ ТП является создание на основе серийно выпускаемых средств цифровой техники современной системы управления, обеспечивающей:

• эффективную работу объекта управления, повышение уровня безопасности и безаварийности технологического процесса;
• требуемую точность, достоверность и своевременность предоставляемой персоналу оперативной информации;
• адаптивность к возможным изменениям технологического процесса и алгоритмов управления, сокращение затрат времени на ориентацию персонала в режимной и оперативной обстановке, своевременное выявление неполадок и отклонений;
• улучшение культуры труда оперативного и обслуживающего персонала;
• автоматизацию ведения отчетной документации;
• предотвращение ошибочных действий персонала путем своевременной сигнализации и блокирования ошибочных команд управления;
• снижение затрат на эксплуатацию и ремонт оборудования.

Описание системы управления
Автоматизированная система управления КА ст. №15 построена на базе резервированного контроллера S7-410-5H со станциями ввода-вывода сигналов ET200M, которые осуществляют сбор, обработку технологических параметров и выдают управляющие воздействия на исполнительные механизмы.
Верхний уровень Системы представляет собой резервированный сервер Dell PowerEdge R440 с лицензионным программным PCS7 OS Server Redundancy V9.0, к которому в качестве клиентов подключены АРМ машиниста №1 и АРМ машиниста №2. Каждый из АРМ машинистов укомплектован двумя мониторами диагональю 23,8 дюйма. Передача данных между контроллером и верхним уровнями осуществляется по сети Industrial Ethernet с пропускной способностью до 100 Мбит/с посредством промышленных коммутаторов МОХА EDS-408A.

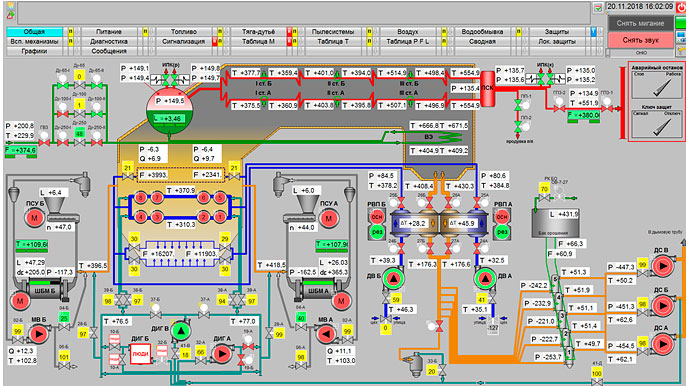

Общая мнемосхема КА ст.№15

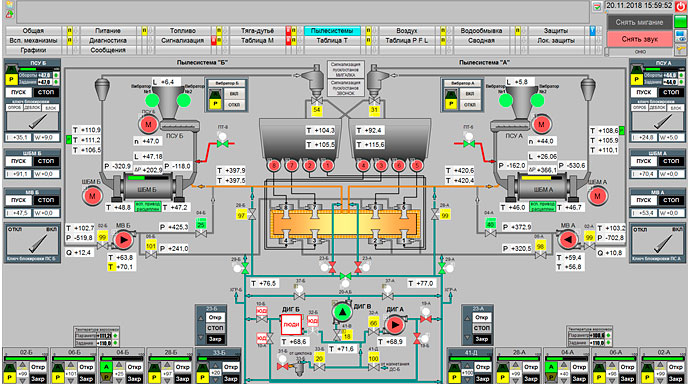

Мнемосхема пылесистемы КА ст.№15

Сроки реализации проекта:
Разработка проектно-конструкторской документации и прикладного программного обеспечения: май – июль 2018 года.
Поставка оборудования: июнь – август 2018 года.
Демонтажные и монтажные работы: май – сентябрь 2018 года.
Пуско-наладочные работы: август – октябрь 2018 года.
