Система автоматизированного управления линией заготовки катодных основ медеплавильного завода города Жезказган

Линия осуществляет изготовление катодных основ для дальнейшего процесса электролиза меди. Исходным материалом для изготовления катодных основ являются медные листы и полоски меди, которые используются для изготовления «ушек» для подвешивания катодов в электролизные ванны. В конце линии катодные основы свешиваются на вагонетки и транспортируются на другие технологические участки.

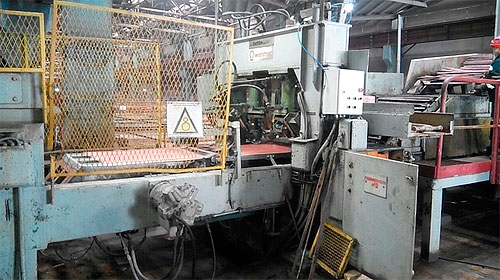

Блок заклёпки ушек на медные листы заготовок

Функции, выполняемые системой:

• Управление всем процессом изготовления катодных основ в автоматическом режиме;
• Предоставление персоналу информации о ходе технологического процесса, как с помощью панели оператора, так и с помощью элементов индикации пультов управления;
• Реализация технологических защит и блокировок;
• Ведение журнала событий, возникающих в системе.

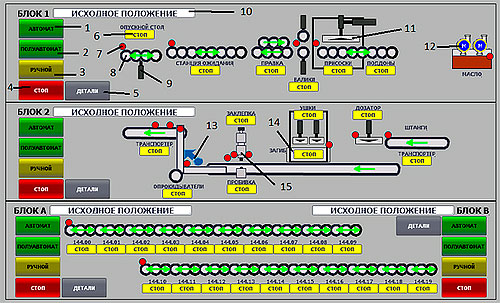

Мнемосхема «Управление ЛЗО»

Описание системы:

Полевой уровень системы включает в себя: индуктивные дискретные датчики; оптические дискретные датчики; гидро и пневмораспределители для управления гидро/пневмоцилиндрами; гидравлические приводы; электрические приводы.

Нижний уровень системы включает в себя программируемый логический контроллер фирмы Siemens S7-300 314С-2 PN/DP, а так же станцию распределенного ввода/вывода ET200M.

Верхний уровень системы представляет собой панель оператора фирмы Siemens KTP700.

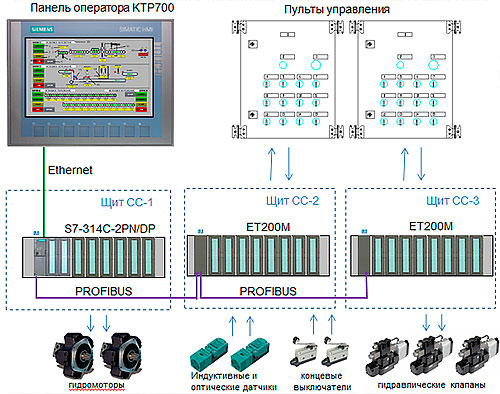

Структурная схема комплекса технических средств

Сроки реализации проекта:
Разработка ПКД и ПО: сентябрь – октябрь  2016.
Ввод системы в промышленную эксплуатацию: январь 2017.
