Система автоматизированного управления линией пакетирования катодов медеплавильного завода города Жезказган

Линия пакетирования катодов, долее по тексту ЛПК, предназначена для контроля качества, упаковки, взвешивания и маркировки готовой продукции (медных пластин-катодов).
ЛПК состоит из трех ниток:
Нитки №1 и №2 расположены относительно друг друга зеркально и имеют одинаковый комплект оборудования. Они предназначены для приема стоп катодов, разборки стопы на отдельные катоды, их визуальный контроль с последующей выбраковкой катодов по марке, формирования проушин катодов, сборки товарной по марке стопы катодов и передачи ее на входной транспортер Нитки №3.
Нитка №3 предназначена для синхронизации приема товарных стоп катодов от Ниток №1 и №2, подачу их на обвязочную машину №1, поворота стопы катодов и подачу ее на обвязочную машину №2, взвешивание товарной стопы катодов, ручную маркировку и накопление товарных стоп катодов на транспортере отгрузки.

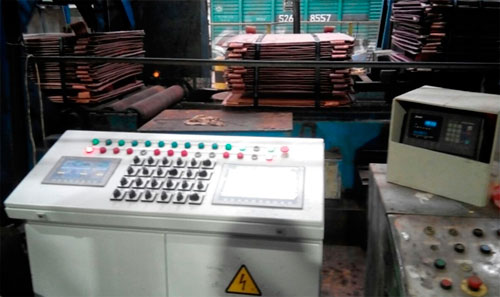

Пульт управления линией пакетирования

Функции, выполняемые системой:

• Управление всем процессом пакетирования катодов в ручном либо автоматическом режиме;
• Предоставление персоналу информации о ходе технологического процесса, как с помощью панели оператора, так и с помощью элементов индикации пультов управления;
• Реализация технологических защит и блокировок;
• Диагностика и ведение журнала событий, возникающих в системе.

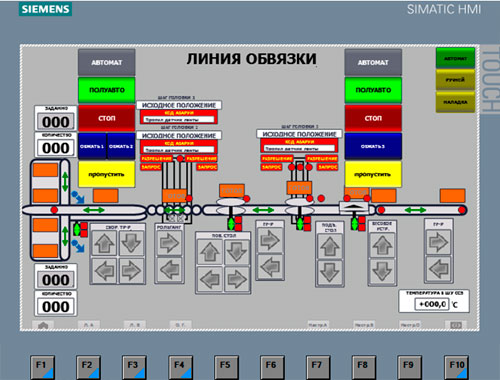

Мнемосхема

Описание системы:
Полевой уровень системы включает в себя: индуктивные дискретные датчики; оптические дискретные датчики; гидро и пневмораспределители для управления гидро/пневмоцилиндрами; гидравлические приводы; электрические приводы.

Нижний уровень системы включает в себя программируемый логический контроллер фирмы Siemens S7-300 314С-2 PN/DP, а так же станции распределенного ввода/вывода ET200M.

Верхний уровень системы представляет собой панель оператора фирмы Siemens KTP700.

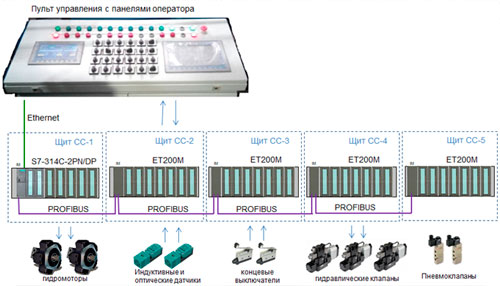

Структурная схема комплекса технических средств

Сроки реализации проекта:
Разработка ПКД и ПО: сентябрь – октябрь  2016.
Ввод системы в промышленную эксплуатацию: февраль 2017.
