Реконструкция ЦТП по ул. Правды, 10/2 в г. Усть-Каменогорске

Назначение АСУТП
Система предназначена для реализации функций контроля и управления Центральным тепловым пунктом — ЦТП-3.

Характеристика объекта автоматизации
ЦТП-3 предназначен для обслуживания группы потребителей в целях поддержания необходимых параметров системы отопления (СО) и горячего водоснабжения (ГВС).
Основные компоненты технологического оборудования:
- подающие и обратные трубопроводы греющей воды (ГВ), СО, ГВС;
- циркуляционные насосные агрегаты СО и ГВС;
- подогреватели СО и ГВС;
- электрифицированная и ручная трубопроводная арматура;
- запорно-регулирующие устройства.

Перечень основных реализуемых функций
- регулирование подачи теплоты (теплового потока) в системы отопления в зависимости от изменения параметров наружного воздуха.
- поддержание заданной температуры воды, поступающей в систему горячего водоснабжения.
- поддержание заданного давления в системе ГВС.
- управление насосными агрегатами и трубопроводной арматурой (запорная арматура на выходе и выходе из насосов должна быть электрифицирована).
- автоматическое включение резервных насосов при выходе из строя работающих.
- защиту системы отопления от опорожнения.
- передачу данных на ЦТП-1 и управление ЦТП-3 с пульта ЦТП-1.

Решение и характеристики системы автоматизации:

Система автоматизации построена на базе контроллера SIMATIC S7-300 с центральным процессором CPU 314С-2PN/DP.

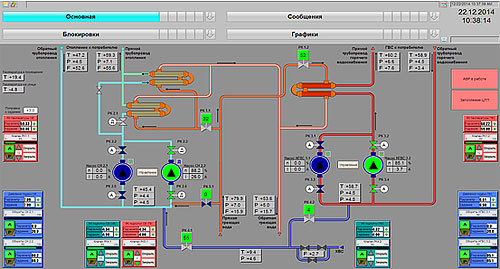

Верхний уровень представляет собой рабочее место оператора-технолога на базе персонального компьютера. Для отображения состояния оборудования и технологических параметров, а так же для ручного управления, в ЦТП-3 предусмотрена панель оператора КР700. Связь между контроллером и персональным компьютером осуществляется по промышленной сети Industrial Ethernet.
Система реализована с возможностью дальнейшего развития и последующим включением в состав интегрированной АСУ АО «УК ТС».

Сроки реализации проекта:
Разработка ПКД: 2011г

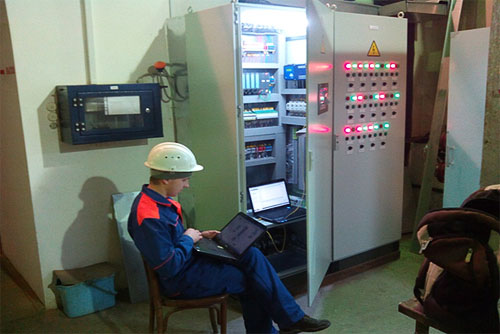

Поставка шкафов контроллера, сборок РТЗО: сентябрь - октябрь 2014г.
Разработка прикладного программного обеспечения: ноябрь - декабрь 2014г.
Пусконаладочные работы: декабрь 2014г.
