Автоматизированная система управления погружными электрическими насосами скважин водозабора "Береговой"
Заказчик: «КГП на ПХВ «Новая Согра» акимата города Усть-Каменогорска»
Назначение АСУТП: система автоматизации предназначена для реализации функций контроля и управления погружными электрическими насосами скважин №48÷51, №3÷6.
Характеристика объекта автоматизации
Скважины находятся на берегу протоки р. Ульба. На скважине №49 установлен насос ЭЦВ с двигателем 45кВт, а на остальных скважинах насосы ЭЦВ с двигателем 32кВт.
Погружные насосы предназначены для забора воды из скважин 48, 49, 50А, 51, 3, 4, 5, 6 и подачи ее в резервуары чистой воды, которые находятся на насосной станции второго подъема.
По технологическому режиму необходимо поддерживать уровень воды в резервуарах в заданных пределах. Оператор определяет количество скважин, находящихся постоянно в работе, остальные скважины находятся в резерве с возможностью в любой момент ввести их в работу.
Основными функциями являются:
- предоставление информации оперативному обслуживающему персоналу о состоянии параметров процесса;
- контроль технологических параметров на заданном уровне в автоматическом режиме;
- оперативное выявление аварийных ситуаций;
- предотвращение ошибочных действий персонала путем своевременной сигнализации и блокирования ошибочных команд управления;
- снижение затрат на эксплуатацию и ремонт оборудования.
Решение и характеристики системы автоматизации
Верхний уровень системы представляет собой существующее АРМ оператора на базе персонального компьютера Dell OptiPlex с установленным программным обеспечением OS SINGLE STATION.
Нижний уровень выполнен на базе основного контроллера S7-314C-2DP, который расположен в здании насосной станции второго подъема и контроллеров локального управления S7-1212C с модулями ввода/вывода SM1231 .
Контроллеры S7-1212C установлены на каждой скважине для реализации функций локального управления насосом и обработки команд управления от основного контроллера S7-314C-2DP.
Для управления погружными электрическими насосами используются пусковое и силовое оборудование фирмы SIEMENS, размещенное в шкафах ШУН (Шкаф управления насосами).
Связь с диспетчерским пунктом осуществляется с использованием модема PCI-MODEM-SHDSL/ETH. Сбор данных со всех скважин осуществляется с использованием беспроводного сетевого адаптера MOXA AWK-3121 (по Wi-Fi). Для резервной передачи данных используется GSM/GPRS IP-модем.
Решения по программному обеспечению
Программное обеспечение (ПО) системы состоит из общего и специального программного обеспечения.
Специальное программное обеспечение верхнего (персональный компьютер) и нижнего (контроллер) уровней разработано с учетом требований заказчика и алгоритма функционирования системы.
Специальное программное обеспечение верхнего уровня выполняет следующие функции:
- отображение информации по участкам на экране компьютера в виде мнемосхем;
- отображение графиков изменений контролируемых величин;
- вывод на экран аварийных сообщений;
- формирование и архивирование сообщений о событиях в системе;
- задание необходимых коэффициентов и технологических границ;
- запуск и останов технологических процессов по команде оператора;
- хранение значений параметров за заданный интервал времени и занесение их в архив по определенным условиям.
Программное обеспечение верхнего уровня имеет защиту от несанкционированного вмешательства в систему.

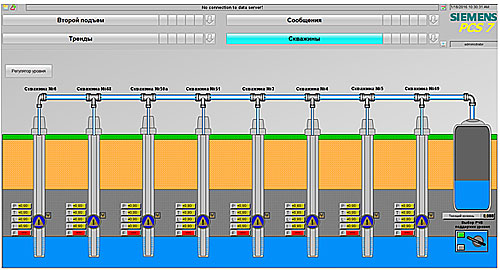

Рис.1 Главная мнемосхема
Объем работ:
- Разработка проекта и прикладного программного обеспечения
- Поставка оборудования
- Монтаж и пуско-наладка
Сроки реализации проекта:
Год ввода в эксплуатацию: 2015-2016г.
Внедрено: ТОО «СИНЕТИК»
|
