Автоматизированная система управления турбоагрегата № 10
Заказчик: АО "AES Усть-Каменогорская ТЭЦ"
Описание технологического процесса:
Паровая турбина Т-50-130 номинальной мощностью 50 тыс. кВт при 3000 об/мин с конденсацией пара и двухступенчатым подогревом сетевой воды предназначена для непосредственного привода генератора переменного тока типа ТВФ-60-2 с водородным охлаждением.
Турбина представляет собой двухцилиндровый агрегат, имеющий 25 ступеней. Турбина рассчитана на работу со свежим паром при давлении 130 атм. и температуре 555?С. Максимальный пропуск пара в турбину составляет 265 т/час.
Требования к системе автоматизации:
АСУ ТП турбогенератора №10:
- в автоматическом режиме выполняет управление и регулирование технологическим процессом;
- предоставляет оперативному персоналу информацию о состоянии параметров процесса;
- оперативно выявляет аварийные ситуации;
- обеспечивает гибкость системы автоматизации, что позволит дополнять и изменять систему без серьезных технических переделок;
- формирует документы, отображающие ход технологического процесса в течении смены, суток и т.д.
Решение и характеристики системы автоматизации:

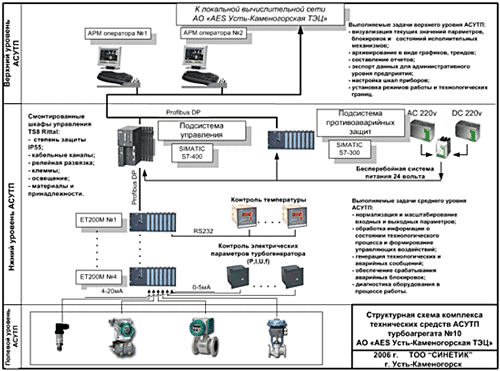

АСУ ТП турбогенератора №10 представляет собой двухуровневую децентрализованную систему.

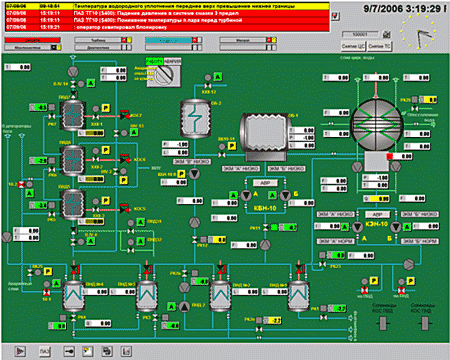

Верхний уровень системы управления выполнен на базе двух персональных компьютеров с установленным программным обеспечением PCS7 Single Station. Программная среда Windows 2000 Pro. Верхний уровень обеспечивает реализацию следующих функций:
- опрос и ведение базы данных по информации, полученной с технологических узлов;
- архивирование базы данных на срок не менее 30 суток от текущей даты;
- отображение и сигнализацию отклонения технологических параметров;
- отображение и сигнализацию состояния оборудования;
- задание верхних и нижних технологических и аварийных границ аналоговых параметров;
- формирование отчетов и т.д.
Нижний уровень представляет собой комплекс, включающий в себя подсистему управления и подсистему противоаварийных защит. Он выполнен на базе контроллера S7-400, с центральным процессором CPU414-3 и тремя станциями ввода-вывода ET200M. Подсистема противоаварийных защит выполнена на базе контроллера S7300 с центральным процессором CPU314C-2DP. Питание комплекса осуществляется от резервированного блока питания.
Для организации обмена информацией между верхним и нижним уровнями используется линия связи PROFIBUS -DP.
Сроки реализации проекта:
Год ввода в эксплуатацию: 2006 г.
