АСУТП оборотного водоснабжения
Заказчик: ТОО «AES Усть-Каменогорская ТЭЦ», г. Усть-Каменогорск
Описание объекта автоматизации
Объектом автоматизации является оборотная система технического водоснабжения ТЭЦ, предназначенная для подачи охлаждающей воды в конденсаторы турбин и воздухоохладители турбогенераторов, последующее охлаждение этой воды на градирне и повторная подача её с помощью циркуляционных насосов на охлаждаемое оборудование. В состав основного технологического оборудования системы входит секционная вентиляторная градирня, циркуляционная насосная станция, два напорных водовода, подающих охлаждающую воду на турбоагрегаты, два обратных водовода, по которым нагретая охлаждающая вода возвращается на градирню, где охлаждается. Имеется также оборудование подпитки системы водой из реки Ульба для компенсации потерь на испарение, капельный унос и обессоливающую продувку, а также установка очистки ливневых стоков, используемых для подпитки системы.

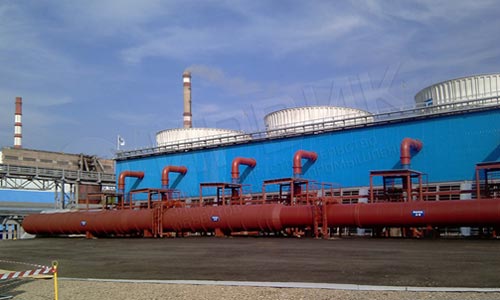

Вентиляторная градирня
Назначение системы автоматизации
Основным назначением АСУТП является управление технологическим процессом охлаждения циркуляционной воды и последующей подачи её на конденсаторы турбин.
Основными функциями, выполняемыми системой являются:
- подпитка оборотной системы водоснабжения водой из реки Ульба и поддержание уровня в приямке циркуляционной насосной;
- поддержание температуры оборотной воды в бассейне градирни;
- АВР циркуляционной насосной;
- система противоаварийных защит и блокировок;
- представление технологической информации на экранах мониторов в виде мнемосхем с различной степенью детализации;
- сигнализация и регистрация сообщений о превышении аварийных, предупредительных и технологических границ;
- долговременное архивирование измеренных значений технологических параметров;
- предоставление данных в технологическую сеть ТОО «AES Усть-Каменогорская ТЭЦ»;
- диагностика работоспособности системы.

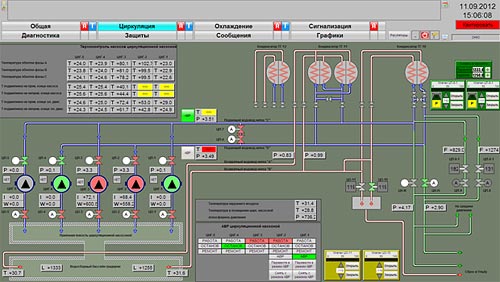

Мнемосхема: Циркуляция

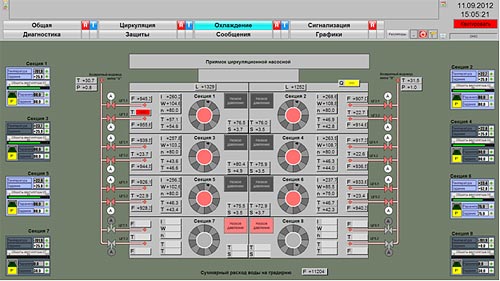

Мнемосхема: Охлаждение

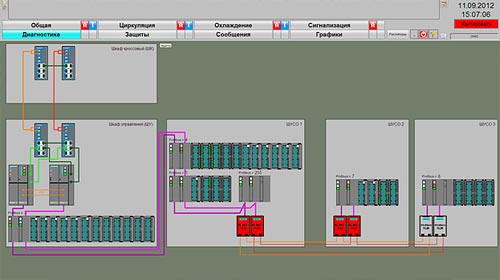

Мнемосхема: Диагностика
Структура системы
Нижний уровень системы спроектирован на базе резервированного контроллера S7-414-4H со станциями ввода-вывода ET200M, которые осуществляют сбор, обработку технологических параметров и выдают управляющие воздействия на исполнительные механизмы. Станции ввода-вывода ET200M выполнены с функцией «горячей замены», т.е. позволяют заменять функциональные модули, не отключая контроллер и не прерывая технологический процесс. Связь между контроллером и станциями ввода-вывода ET200M осуществляется по резервированной сети PROFIBUS DP. Связь с удалёнными станциями ввода-вывода ET200M осуществляется по оптоволоконной сети с использованием протокола PROFIBUS DP. Топология сети – двойное кольцо. Преобразование электрического сигнала PROFIBUS DP в оптический осуществляется при помощи оптических модулей связи OLM.
Связь с частотными преобразователями электродвигателей вентиляторов осуществляется по сети PROFIBUS DP.
Верхний уровень Системы представляет собой резервированную станцию оператора PCS7 OS Single Station Redundancy. Каждое рабочее место машиниста укомплектовано одним монитором диагональю 21 дюйм.
Передача данных между контроллером S7-400H и станцией оператора производится по промышленной резервированной сети Industrial Ethernet с пропускной способностью до 100 Мбит/с. В связи с удалённостью расположения станции оператора от щита управления, где расположен контроллер, передача данных осуществляется по оптоволоконной сети. Топология сети – кольцо, организованное при помощи коммутаторов MOXA EDS-405A.
Предоставление данных в технологическую сеть ТОО «AES Усть-Каменогорская ТЭЦ» осуществляется посредством технологии OPC.

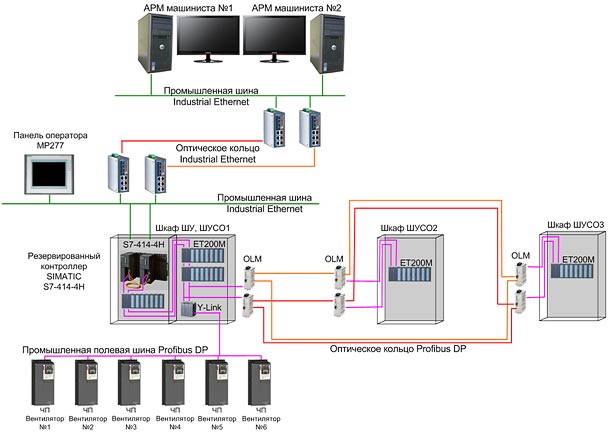

Структурная схема КТС
Сроки реализации проекта:
Разработка ПКД и ПО: февраль – апрель 2012 года.
Поставка шкафов управления, контроллерного оборудования, ПЭВМ и лицензионного системного ПО: май 2012 года.
Пусконаладочные работы: июль – август 2012 года.
Ввод в эксплуатацию: осень 2012 года.
|
