Система автоматизации насосной станции №6

Заказчик: АО "Астана-Теплотранзит", г. Астана

Описание объекта автоматизации В ходе реконструкции насосной станции в 2008 году на насосной станции №6 к существующей обратной магистрали, оснащённой тремя насосами, работающими от электродвигателей с напряжением питающей сети 3 x 6 кВ, была добавлена подающая магистраль, оснащённая тремя сетевыми насосами фирмы «Grundfos» - TP 400-760/4. Насосы Grundfos оснащены электродвигателями с напряжением питающей сети 3 x 0,4 кВ фирмы «Siemens» мощностью 630 кВт.

Насосы подающей магистрали

В целях регулирования давлений в магистралях работа сетевых насосов осуществляется от частотных преобразователей. Каждый электродвигатель насоса подающей магистрали с напряжением питающей сети 0,4 кВ работает от преобразователя частоты фирмы «Siemens» - SINAMICS S150. Каждый электродвигатель насоса обратной магистрали с напряжением питающей сети 6 кВ работает от преобразователя частоты фирмы «Siemens» - ROBICON.

Назначение насосной станции – поддержание давления на напоре подающей магистрали и поддержание давления на всасе обратной магистрали, что обеспечит надежное и качественное теплоснабжение как Правобережной, так и Левобережной частей города.

Требования к системе автоматизации
Назначение системы автоматизации – контроль и регулирование параметров технологического процесса теплоснабжения в автоматическом режиме. Система автоматизации позволяет выполнять в автоматическом режиме следующие функции:

• проверка готовности к пуску и пуск насосов в автоматическом режиме;
• контроль технологических параметров процесса теплоснабжения, а также контроль работы частотных преобразователей и электродвигателей насосов;
• формирование сигнализации при выходе параметра за установленные контрольные границы;
• аварийный останов при аварийных значениях технологических параметров;
• технологический останов насосов в автоматическом режиме;
• регулирование давления на напоре подающей магистрали оборотами насосов подающей магистрали;
• регулирование давления на всасе обратной магистрали оборотами насосов обратной магистрали;
• поддержание равномерной нагрузки на работающих параллельно насосах;
• автоматизированные переключения между работающими насосами, не сопровождаемые значительными отклонениями регулируемых параметров.

Дистанционное управление и контроль работы насосной станции возможен как из операторной, расположенной непосредственно на территории станции, так и с центрального диспетчерского пункта, связь с которым осуществляется по каналу Radio-Ethernet.

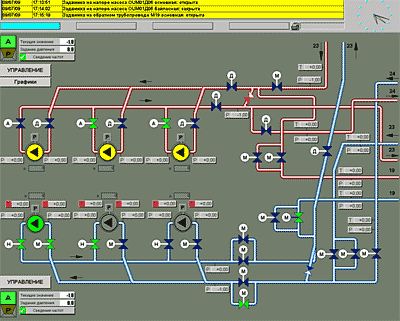

Главная мнемосхема

Структура системы
Система автоматизации построена на базе контроллера SIMATIC S7-300 с центральным процессором CPU 315-2DP. Многорядная конфигурация контроллера обеспечивается использованием интерфейсных модулей IM361 и IM360.
Контроль работы и управление частотными преобразователями SINAMICS S150 осуществляется по промышленной сети Profibus. Контроль работы и управление частотными преобразователями ROBICON осуществляется по дискретным и аналоговым сигналам.
Верхний уровень представляет собой рабочее место оператора-технолога на базе промышленного компьютера SIMATIC RACK PC, с установленным программным обеспечением PCS7 OS Single Station v6.1. Связь между контроллером и компьютером осуществляется по промышленной сети Industrial Ethernet.
Связь с центральным диспетчерским пунктом осуществляется по выделенному Radio-Ethernet каналу.

Структурная схема КТС

Сроки реализации проекта:
Год ввода в эксплуатацию: 2008 г.
