Реконструкция АСУТП котлоагрегатов ст. №1 и ст. №3
Заказчик: ТОО «АЭС Согринская ТЭЦ», г. Усть-Каменогорск
Описание объекта автоматизации
На Согринской ТЭЦ применены котлоагрегаты марки БКЗ-160-100 Барнаульского котельного завода. Котлы вертикально-водотрубные с естественной циркуляцией, однобарабанные, крупноблочной конструкции, выполнены по П-образной компоновке. Котел рассчитан для работы при следующих параметрах:
- производительность -160 т/час;
- давление перегретого пара за паровой задвижкой -100 ата;
- температура перегретого пара -540 ºС± 2ºС.
Назначение системы автоматизации
Внедряемая АСУ ТП является открытой модульной унифицированной системой, позволяющей её поэтапное расширение. На текущем этапе реконструкция была произведена для АСУ ТП котлоагрегата ст. №1 и котлоагрегата ст. №3.
Основными функциями АСУ ТП являются:
- автоматическое поддержание уровня воды в барабане;
- автоматическое регулирование тепловой нагрузки;
- автоматическое регулирование температуры перегретого пара;
- система противоаварийных защит (для АСУ ТП котлоагрегата ст. №3);
- представление технологической информации на экранах мониторов в виде мнемосхем с различной степенью детализации;
- архивирование технологических переменных процесса;
- сигнализация и регистрация сообщений о превышении аварийных, предупредительных и технологических границ;
- диагностика работоспособности системы.

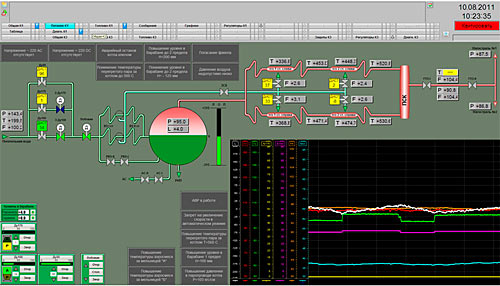

Мнемосхема: Питание котла №1
Структура системы
Нижний уровень системы для каждого из котлоагрегатов спроектирован на базе резервированного контроллера S7-414-4H со станциями ввода-вывода ET200M, которые осуществляют сбор, обработку технологических параметров и выдают управляющие воздействия на исполнительные механизмы. Станции ввода-вывода ET200M выполнены с функцией «горячей замены», т.е. позволяют заменять функциональные модули, не отключая контроллер и не прерывая технологический процесс. Связь между контроллером и станциями ввода-вывода ET200M осуществляется по резервированной сети PROFIBUS DP. Связь с частотными преобразователями питателей пыли по сети PROFIBUS DP.
Верхний уровень Системы представляет собой резервированный сервер PCS7 OS Server, к которому в качестве клиентов подключены АРМ машиниста котла №1, АРМ машиниста котла №2. Каждый из АРМ машинистов укомплектован двумя мониторами диагональю 21 дюйм.
Структурная схема КТС

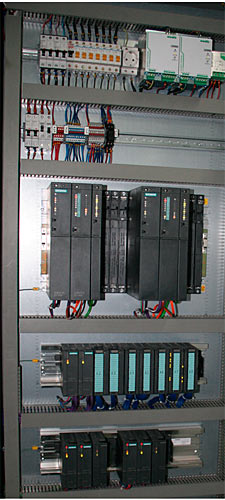

Шкаф управления АСУ ТП котла №1
Сроки реализации проекта:
Год ввода в эксплуатацию: 2011 г.
|
