АСУ ТП газопровода ЧНГКМ – система магистральных газопроводов ИЦА

Заказчик: ТОО «Жаикмунай», г. Уральск

Описание объекта автоматизации
Газопровод ЧНГКМ – система МГ ИЦА предназначен для подачи подготовленного попутного газа с площадки УППГ и УКПГ Чинаревского нефтегазоконденсатного месторождения в магистральный газопровод «Оренбург-Новопсков».
Пропускная способность газопровода до 3,5 млрд.нм3/год. Заданная производительность обеспечивается трубопроводом диаметром 630×12мм. Протяженность трубопровода  – около 15,4 км. Режим транспортировки газа непрерывный. Продолжительность работы газопровода за год составляет 365 рабочих дней.

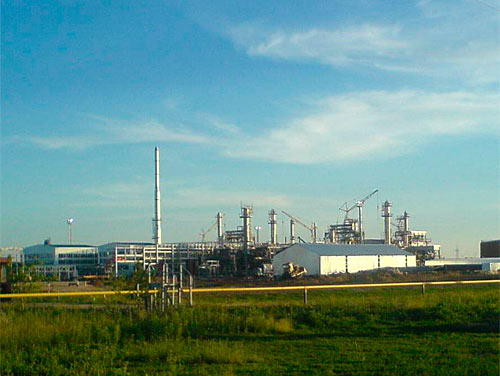

Строительство газового завода УППГ и УКПГ ЧНГКМ – лето 2010 года

Проектом предусмотрены следующие технологические операции:

• Транспорт газа от УППГ до узла подключения к магистральному газопроводу «Оренбург-Новопсков»;
• Учет количества и качества товарного газа;
• Очистка проектируемого газопровода.

Для обеспечения максимальных значений коэффициента гидравлической эффективности газопровода, предусмотрена периодическая очистка полости газопровода без прекращения транспортировки газа. Для очистки полости газопровода на линейной части предусматривается размещение площадок камер запуска и приема очистных устройств.

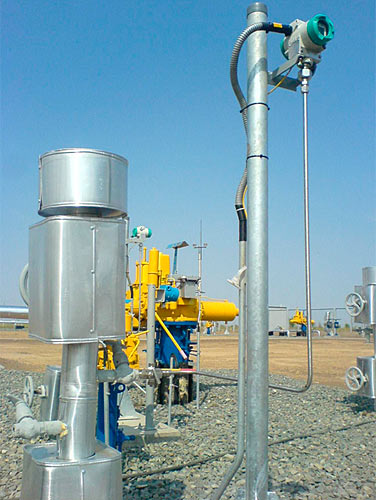

Площадка приёма очистного устройства

Учёт  количества и качества товарного газа осуществляется автоматизированной системой коммерческого узла учёта газа (КУУГ), разработанной ООО «НПП ОЗНА-Инжиниринг». Система коммерческого узла учёта газа является автономной и снабжена АРМом оператора, сервером баз данных, расходомерами Floboss 407, хроматографом и анализатором точки росы. Связь системы коммерческого узла учёта газа с системой АСУ ТП газопровода осуществляется по технологии OPC.

Для своевременного предупреждения пожарной ситуации проектируемые блок-боксы систем линейной телемеханики оборудованы системами пожарной сигнализации. Информация о возникновении пожара, а также о несанкционированном проникновении на территорию блок-бокса отображается на SCADA-системе АСУ ТП газопровода.

Назначение системы
Назначение системы АСУ ТП газопровода – дистанционное управление технологическим оборудованием газопровода и отображение актуальных данных о состоянии технологического процесса транспортировки газа, взаимодействие с системами коммерческого учёта по прямой и реверсной линии газопровода, а также с системой АСУ ТП газового завода, реализация технологических блокировок.

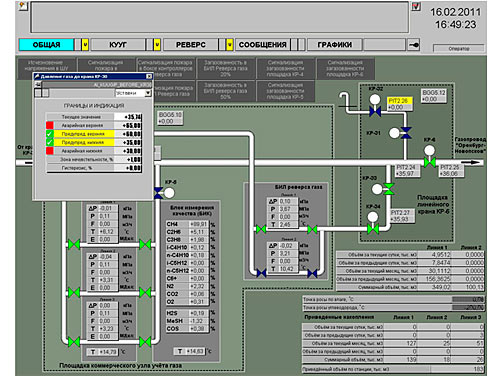

Главная мнемосхема АРМ оператора газопровода

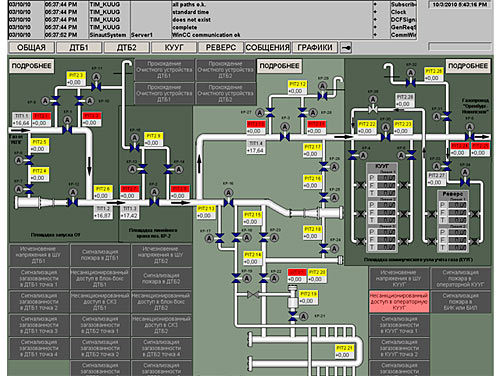

Главная мнемосхема АРМ оператора на компрессорной станции УМГ ИЦА Уральск

Структура системы
Нижний уровень система линейной телемеханики АСУ ТП построена на базе контроллеров SIMATIC S7-300 с центральными процессорами CPU 314. На всём протяжении газопровода расположено три узла линейной телемеханики:

• шкаф управления ЛТМ-1 – площадка запуска очистного устройства;
• шкаф управления ЛТМ-2 – площадка приёма очистного устройства;
• шкаф управления ЛТМ-3 – коммерческий узел учёта газа.

Верхний уровень представляет собой рабочие места операторов на базе персональных компьютеров, с установленным программным обеспечением WinCC v6.2. Для визуализации технологического процесса каждый из компьютеров укомплектован монитором с разрешением 19 дюймов. Реализовано три рабочих места оператора, расположенных по следующим позициям газопровода:

• АРМ оператора газопровода на газовом заводе ТОО «Жаикмунай» (УППГ/УКПГ);
• АРМ оператора газопровода на коммерческом узле учёта газа;
• АРМ оператора на компрессорной станции УМГ АО «ИЦА».

Для передачи сигналов систем линейной телемеханики и сигналов IP-телефонии используется волоконно-оптическая линия связи. В качестве коммутационного оборудования используются оборудование фирмы Siemens семейства OTN. Оборудование OTN (Open Transport Network) представляет собой систему передачи, основанную на последних достижениях в технологии волоконной оптики. Она характеризуется подходом двойного кольца, который заключается в высокой степени доступности сети и интеграции услуг различных типов в одной сети. Она передаёт различные типы информации (такие как голос, данные, цифровое видео и ЛВС) совершенно прозрачно через сеть.

Структурная схема КТС

Сроки реализации проекта:
Год ввода в эксплуатацию: 2011 г.
