Система контроля весовых потоков угля Балхашской ТЭЦ

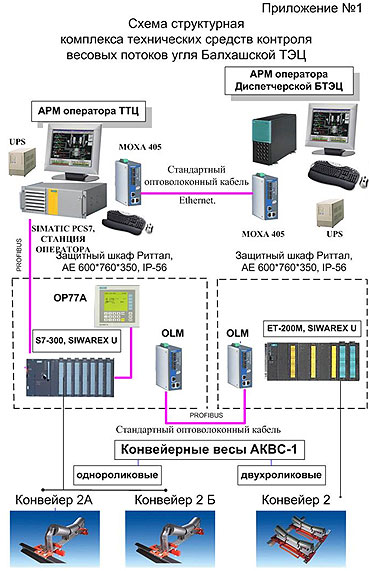

Автоматизированная система контроля весовых потоков угля представляет собой распределенную двухуровневую систему.

Верхний уровень АСУ ТП Системы контроля весовых потоков угля состоит из АРМ оператора ТТЦ (топливо-транспортного цеха) и АРМ Диспетчера Балхашской ТЭЦ, подключенного в качестве клиента.
АРМ оператора ТТЦ выполнен на базе инженерной станции промышленного исполнения SIMATIC PCS7 с предустановленным промышленным программным обеспечением и укомплектован монитором размером 19 дюймов. АРМ Диспетчера Балхашской ТЭЦ выполнен на базе офисного компьютера с предустановленным необходимым промышленным программным обеспечением и укомплектован монитором размером 19 дюймов.
Для контроля текущего состояния технологического процесса машинисту предоставляется информация в виде мнемосхем, графиков, и таблиц различной степени детализации. Панель оператора ОР77В служит для  программирования и визуализации процессов при отключенном АРМ. Отображается мгновенная производительность и накопленные данные за час, смену, месяц. Глубина архива данных на АРМ составляет 6 месяцев с возможностью вывода данных на печать.

Нижний уровень включает контроллер S7-300 со станцией ввода-вывода ET200M.

Нижний уровень обеспечивает реализацию следующих функций:
- сбор и обработку информации, поступающей от датчиков;
- контроль выхода параметров за технологические и аварийные границы;
- обмен информацией с верхним уровнем управления системы выдача информации о протекании технологического процесса.

Обмен информацией между панелью оператора ОР-77В и S7-300 осуществляется по сети PROFIBUS DP. Между станциями ввода-вывода ЕТ200М и контроллером S7-300 по сети PROFIBUS DP по оптоволоконному кабелю.

Сетевой обмен данными

Передача данных между контроллером S7-300 и АРМ оператора ТТЦ производится посредством сети PROFIBUS DP. Передача данных между АРМ оператора ТТЦ и АРМ Диспетчера Балхашской ТЭЦ производится посредством сети Industrial Ethernet по оптоволоконному кабелю с пропускной способностью до 100Мбит/с, Достоинством такой сети является повышенная помехозащищенность и способность передачи данных на большие расстояния.

Полевой уровень

Для измерения массы потоков угля на конвейерах 2А и 2Б использованы весы конвейерные АКВС-1 однороликовые. Для взвешивания потоков угля на конвейере №2 использованы весы конвейерные АКВС-1 двухроликовые. Принцип работы весов основан на  измерении выходных электрических сигналов датчиков нагрузки и датчика скорости, изменяющихся пропорционально нагрузке на конвейере и скорости движения ленты.

Шкафное оборудование

Контроллер, станции ввода-вывода ЕТ200М и соответствующее оборудование (клеммники, автоматические выключатели, и пр.) установлены в шкафы фирмы Rittal, со степенью защиты IP56. Шкаф ШУ1 с контроллером и панелью оператора в помещении щитовая ТТЦ станции. Шкаф ШУ2 со станцией ЕТ200М в Узле Пересыпки №2.

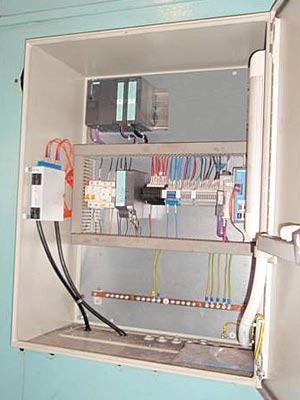

Шкаф ШУ-1  в операторской ТТЦ

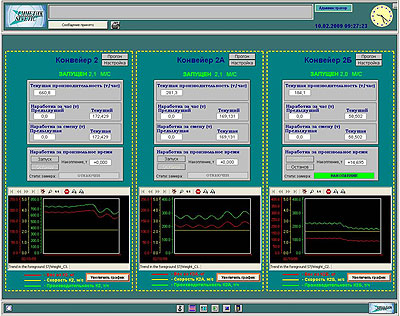

Мнемосхема АРМ оператора Балхашской ТЭЦ

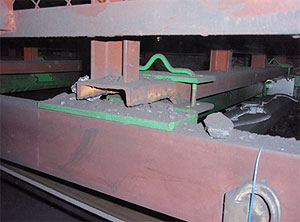

Весы  АКВС-1 в работе. Балхашская ТЭЦ
