Проекты/ Нефтехимия
АСУ подачи бензина УЗК на новую установку
гидроочистки
Заказчик: ТОО «Атырауский НПЗ»
Описание технологического процесса:
В ТОО «Атырауском НПЗ» существует промежуточный парк №8, где установлены
резервуары для хранения и подачи бензина на дальнейшую переработку.
Графически объект автоматизации представлен на рисунке 1.1.
|

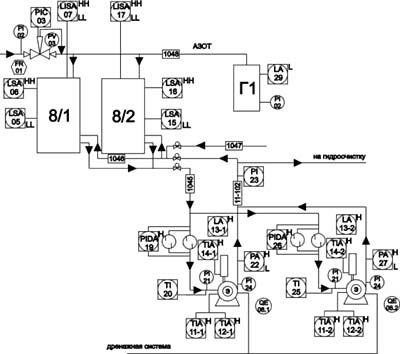

Рисунок 1.1 – Объект автоматизации |
Бензин с установки УЗК поступает в резервуары Р-8/1,2 промежуточного
парка №8, рисунок 1.2.
|

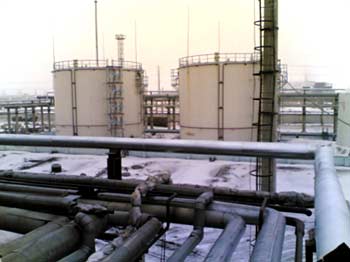

Рисунок 1.2 – Промежуточный парк №8 |
Требования к системе автоматизации:
АСУ ТП решает следующие задачи:
- осуществляет централизованный контроль значений технологических
параметров, состояния оборудования, поддерживает технологические параметры
на заданном уровне;
- позволяет осуществлять контроль опасных отклонений технологических
параметров, определяющих взрыво- и пожароопасность производства, вырабатывать
сигналы воздействия на исполнительные органы, препятствующие возникновению
или развитию аварийных ситуаций с выдачей информации на рабочее место
оператора;
- ведет мониторинг состояния атмосферы в опасных зонах,
выдает сигналы опасности, сигналы управления на блокировки и выдает
информацию оператору.
|

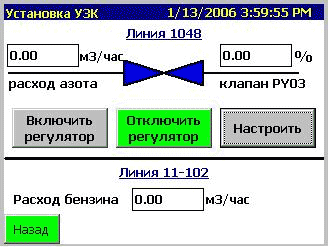

Рисунок 1.4 Фрагмент мнемосхемы
«Управление регулятором» |
Решение и характеристики системы автоматизации:
Система автоматизации построена на базе контроллера SIMATIC S7-300 с центральным
процессором CPU 315-2DP.
Верхний уровень представляет собой рабочее место оператора-технолога на
базе панели оператора TP170B
Связь между контроллером и персональным компьютером осуществляется по
промышленной сети PROFIBUS.
Сроки реализации проекта:
Год ввода в эксплуатацию: 2006 г.
