Система автоматизации насосной станции №7

Заказчик: АО "Астана-Теплотранзит",  г. Астана

Описание объекта автоматизации

Автоматизируемая насосная станция №7 расположена в городе Астана и предназначена для подачи сетевой воды в двух направлениях:

  • подающая магистраль – подкачка сетевой воды на прямом трубопроводе от ТЭЦ-2 в направлении левобережной части города;
  •  обратная магистраль – подкачка сетевой воды на обратном трубопроводе из левобережной части города в направлении ТЭЦ-2.

Насосная станция №7 является частью комплекса насосных станций АО «Астана-Теплотранзит» и обеспечивает поддержание заданного режима в установленном оперативно-диспетчерской службой контуре теплоснабжения.
Основная задача системы автоматизации – координирование работы всего оборудования насосной станции с целью поддержания заданных давлений на всасе обратной магистрали и на напоре подающей магистрали. С целью поддержания заданных давлений система осуществляет в автоматическом режиме все необходимые переключения: запуск насоса от частотного преобразователя, переключение работающего насоса на работу от сети, переключение работающего от сети насоса на работу от преобразователя, останов насоса.

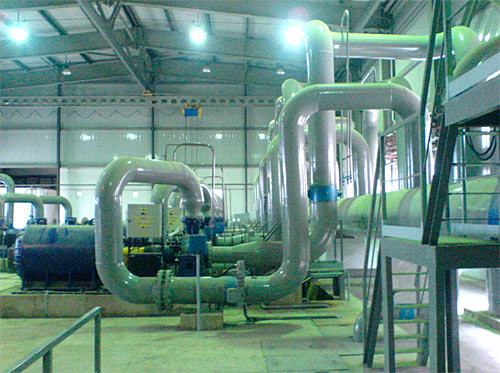

Насосная станция №7

Требования к системе автоматизации
Назначение системы автоматизации – контроль и регулирование параметров технологического процесса теплоснабжения в автоматизированном режиме. Система автоматизации позволяет выполнять следующие функции:

  • взаимодействие с локальными системами управления групповым запуском насосов;
  • проверка готовности к пуску и пуск насосов в автоматическом режиме;
  • технологический останов насосов в автоматическом режиме;
  • аварийный останов при аварийных значениях технологических параметров;
  • регулирование давления на напоре подающей магистрали последовательным пуском насосов от частотного преобразователя Robicon;
  • регулирование давления на всасе обратной магистрали последовательным пуском насосов от частотного преобразователя Sinamics;
  • координирование автоматических переключений насосов «вверх» - на работу от сети и «вниз» - на работу от преобразователя частоты;
  • контроль технологических параметров процесса теплоснабжения, а также контроль работы частотных преобразователей и электродвигателей насосов;
  • формирование сигнализации при выходе параметра за установленные контрольные границы.

Дистанционное управление и контроль работы насосной станции возможен как из операторной, расположенной непосредственно на территории станции, так и с центрального диспетчерского пункта, связь с которым осуществляется по каналу Radio-Ethernet.

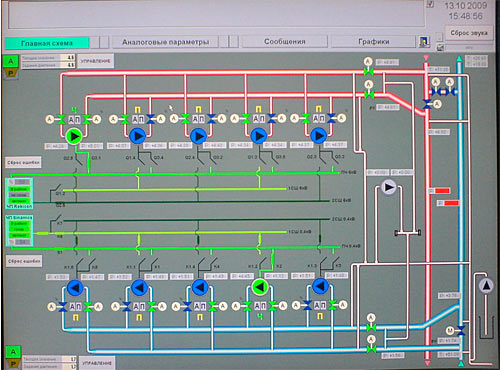

Главная мнемосхема

Структура системы
Система автоматизации построена на базе контроллера SIMATIC S7-300 с центральным процессором CPU 315-2PN/DP. Децентрализованная структура системы обеспечивается использованием станций ET200M, подключенных к центральному процессору по сети Profibus.
Контроль состояния частотных преобразователей SINAMICS G150 и ROBICON PH осуществляется по промышленной сети Profibus. Также по сети Profibus осуществляется коммуникация с контроллерами группового запуска насосов ТОО «Сименс».
Верхний уровень представляет собой рабочее место оператора-технолога на базе промышленного компьютера SIMATIC RACK PC, с установленным программным обеспечением PCS7 OS Single Station v7.0 SP1. Связь между контроллером и компьютером осуществляется по промышленной сети Industrial Ethernet.
Связь с центральным диспетчерским пунктом осуществляется по выделенному Radio-Ethernet каналу.

Структурная схема КТС

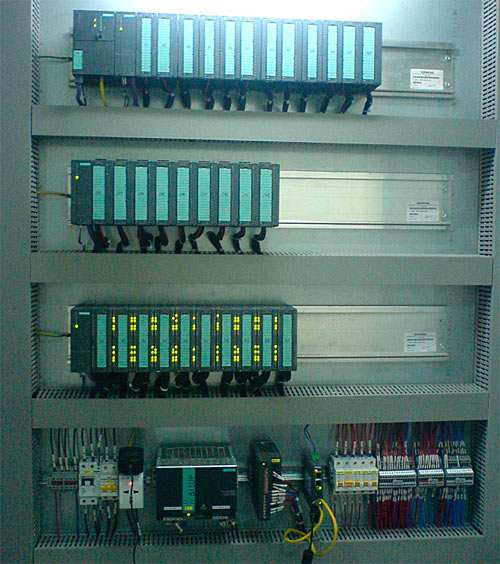

Шкаф управления АСУ ТП

Внедрение АСУ ТП велось в конструктивном взаимодействии со специалистами ТОО «Сименс», задачей которых являлась поставка и параметрирование частотных преобразователей Sinamics G150 и Robicon PH, а также наладка локальных систем управления групповым пуском насосов.

Сроки реализации проекта:
Год ввода в эксплуатацию: 2009 г.
